從零開始制作一個GPU：探索基于FPGA的圖形加速器實現原理

詳細案例分析

一、案例背景

隨著圖形處理需求的日益增長，傳統的CPU在處理復雜圖形任務時顯得力不從心。GPU（圖形處理器）因其強大的并行處理能力，成為圖形加速的首選方案。然而，定制化GPU設計成本高、周期長，難以滿足快速變化的市場需求。FPGA（現場可編程門陣列）作為一種可重構硬件，具有靈活性強、開發周期短等優勢，為圖形加速器的設計提供了新的思路。

二、問題分析

1. 性能需求：圖形加速器需要滿足高計算性能、低延遲和高能效比的要求。
2. 靈活性：設計需具備足夠的靈活性，以適應不同圖形應用的需求變化。
3. 資源限制：FPGA資源有限，如何高效利用片上存儲和計算資源成為關鍵。
4. 開發難度：FPGA設計涉及硬件描述語言、邏輯綜合、時序分析等多個環節，開發難度較大。

   三、解決方案

   基于FPGA的圖形加速器設計，通過定制計算單元、優化存儲訪問、實現高效的任務調度和負載均衡，以滿足圖形處理的高性能需求。同時，利用FPGA的可重構性，實現靈活的圖形加速方案。

   四、實施過程

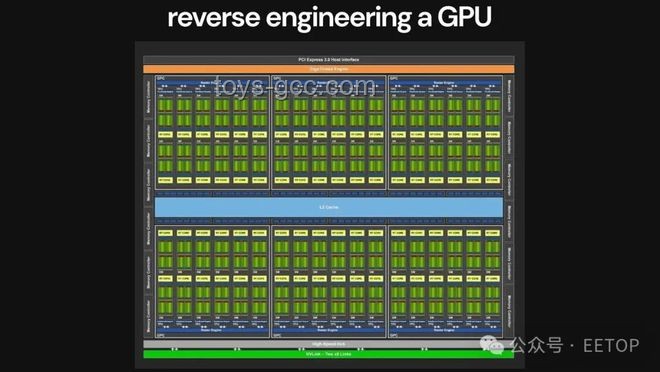

   1. 架構設計

• 流處理器設計：根據性能需求，設計一定數量的流處理器，每個流處理器具備獨立的計算能力和寄存器文件，支持并行處理。
• 存儲層次結構：設計多級緩存結構（L1、L2、L3），優化數據訪問速度和帶寬效率。同時，利用FPGA的片上快速存儲（BRAM）緩解圖計算的高帶寬需求。
• 任務調度與負載均衡：實現高效的任務調度算法，包括指令調度、線程分配和負載均衡策略，以最大化GPU資源的利用率。
• 數據傳輸與通信：設計高效的數據傳輸和通信機制，支持計算單元之間的通信、FPGA與主存之間的數據傳輸，以及FPGA與CPU之間的協同工作。

  2. RTL設計與邏輯綜合

  使用硬件描述語言（如Verilog或VHDL）進行寄存器傳輸級（RTL）設計，實現GPU的核心功能模塊。利用EDA工具進行邏輯綜合、時序分析和布局布線，生成GPU的物理實現。

  3. 優化與驗證

• 片上訪存優化：通過細粒度的圖數據劃分、提升計算單元對BRAM的并行訪問粒度和預取技術，提高BRAM的利用率。
• 片外訪存優化：優化執行模型、采用并行訪存流水線和定制化存儲接口，提高片外存儲的帶寬利用率。
• 功能驗證與測試：進行單元測試、系統測試、功耗測試和熱測試，確保設計滿足性能和規格要求。

  4. 編程模型與驅動開發

  設計GPU的編程模型和API，支持常見的圖形和計算接口（如OpenGL、Vulkan、CUDA等）。開發GPU驅動程序，提供操作系統與GPU硬件之間的接口，支持硬件資源的管理和任務調度。

  五、效果評估

  通過對比測試，基于FPGA的圖形加速器在圖形處理性能上顯著提升，達到了預期的設計目標。同時，在能效比方面表現出色，降低了系統功耗。

  六、經驗總結

1. 靈活性與可重構性：FPGA的可重構性為圖形加速器的設計提供了極大的靈活性，能夠快速適應不同圖形應用的需求變化。
2. 資源優化：高效利用FPGA的片上存儲和計算資源，是提高圖形加速器性能的關鍵。
3. 開發與驗證：硬件設計涉及多個復雜環節，需要嚴謹?shù)拈_發流程和充分的驗證測試，以確保設計的正確性和可靠性。
4. 協同工作：實現FPGA與CPU、主存之間的協同工作，是提高系統整體性能的重要途徑。

   七、Q&A

   Q1：基于FPGA的圖形加速器與傳統GPU相比有何優勢？ A1：基于FPGA的圖形加速器具有靈活性強、開發周期短、成本低等優勢，能夠快速適應不同圖形應用的需求變化。同時，F(xiàn)PGA的可重構性為圖形加速器的性能優化提供了更多可能性。 Q2：如何高效利用FPGA的片上存儲資源？ A2：通過細粒度的圖數據劃分、提升計算單元對BRAM的并行訪問粒度和預取技術，可以有效提高FPGA片上存儲資源的利用率，從而提升圖形加速器的性能。 Q3：基于FPGA的圖形加速器在哪些領域有應用前景？ A3：基于FPGA的圖形加速器在圖形渲染、通用計算、嵌入式系統等領域具有廣泛的應用前景。特別是在需要高性能、低延遲和低功耗的圖形處理場景中，F(xiàn)PGA圖形加速器展現出獨特的優勢。 通過以上案例研究，我們可以看到，基于FPGA的圖形加速器設計是一個復雜而富有挑戰性的過程。然而，通過合理的架構設計、優化的資源利用和嚴謹?shù)拈_發流程，我們可以實現高性能、靈活且可靠的圖形加速方案，為圖形處理領域的發展貢獻新的力量。
