從零開始制作FPGA圖形加速器

一、引言：圖形加速器的魅力

在現代計算機系統中，圖形加速器扮演著至關重要的角色。它們以圖形加速卡的形式出現，專門負責圖形運算，使得圖像處理、三維游戲等任務變得流暢而高效。想象一下，如果沒有圖形加速器，我們的電腦在處理復雜圖形時可能會變得異常緩慢，體驗大打折扣。而現在，我們將從零開始，利用FPGA（現場可編程門陣列）技術，親手制作一個圖形加速器，是不是既有趣又充滿挑戰呢？

二、FPGA與圖形加速器的基礎

1. FPGA是什么？

FPGA，即現場可編程門陣列，是一種半定制集成電路。它內部包含了大量的邏輯單元和布線資源，用戶可以通過編程來配置這些資源，實現特定的功能。FPGA因其并行處理、速度快、功耗低、小型化等優勢，在許多領域都有著廣泛的應用。

2. 圖形加速器的核心功能

圖形加速器的主要任務是從CPU中接過圖形的處理工作，自己處理圖形的渲染、變換等復雜計算。這樣不僅能減輕CPU的負擔，還能大大提高圖形處理的效率。一個典型的圖形加速器包含圖形加速芯片、內存、數模轉換器等關鍵元件。

三、基于FPGA的圖形加速器設計

1. 設計思路

基于FPGA的圖形加速器設計，關鍵在于如何高效地利用FPGA的資源來實現圖形處理的功能。我們需要考慮如何配置FPGA的邏輯單元和布線資源，以實現圖形的渲染、變換、裁剪等操作。同時，還需要優化存儲訪問，提高數據處理的效率。

2. 流水線結構設計

在圖形處理中，流水線技術是一種常用的并行處理策略。通過將圖形處理的任務分解為多個階段，每個階段并行處理不同的數據，可以大大提高處理速度。在FPGA圖形加速器中，我們可以設計深度流水線結構，將圖形的渲染、變換等操作分解為多個流水線階段，每個階段利用FPGA的邏輯單元進行并行處理。

3. 存儲訪問優化

存儲訪問是圖形處理中的一個重要環節。為了提高存儲訪問的效率，我們需要優化FPGA的片上存儲和片外存儲的使用。片上存儲（如BRAM）具有高帶寬和低延遲的特點，我們應該盡可能地將常用的數據存放在片上存儲中。同時，還需要設計合理的訪存策略，減少片外存儲的訪問次數和延遲。

四、卷積神經網絡加速器案例

為了更具體地說明基于FPGA的圖形加速器的實現原理，我們以卷積神經網絡（CNN）加速器為例進行介紹。

1. CNN的基本概念

卷積神經網絡是一種非常典型的前向傳播神經網絡，特別適合于二維數據處理的應用場景。它包含輸入層、輸出層和隱含層。其中，隱含層通常由交替出現的卷積層和池化層組成。卷積層負責提取圖像的特征，而池化層則用于逐步壓縮神經元和權值數量。

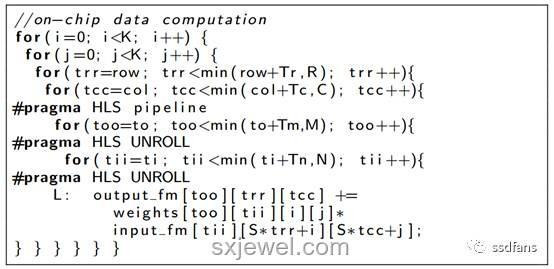

2. CNN加速器的FPGA實現

在FPGA上實現CNN加速器，我們需要充分利用CNN的高度并行性。具體來說，可以針對CNN的五層結構（輸入層、第一次卷積層C1、第一次池化層S2、第二次卷積層C3、第二次池化層S4和全連接輸出層O5）進行流水線設計和并行處理。

• 輸入層與卷積層C1：將輸入的二維圖像轉換為一維向量，并利用FPGA的移位寄存器和FIFO（先進先出隊列）實現數據的緩存和流水處理。卷積運算可以通過配置FPGA的邏輯單元來實現，每個卷積核對應一個卷積運算單元。
• 池化層S2：池化操作可以通過對緩存的數據進行分組，并利用FPGA的邏輯單元進行并行處理來實現。常用的池化方式有最大值池化和均值池化。
• 卷積層C3與池化層S4：與C1和S2類似，但需要注意的是，C3層的輸入來自S2層的多個特征圖，因此需要進行多通道并行處理。
• 全連接輸出層O5：將S4層的輸出展成一維向量，并通過權重矩陣實現全連接。這一層可以利用FPGA的BRAM來存儲權重矩陣和中間結果，以提高處理速度。 通過這樣的設計，我們可以充分利用FPGA的并行處理能力和存儲資源，實現高效的CNN加速。

  五、常見問答

  Q1：FPGA與GPU在圖形處理上有什么區別？ A1：FPGA和GPU在圖形處理上各有優勢。GPU是專門為圖形處理而設計的處理器，具有高度的并行性和強大的計算能力。而FPGA則是一種半定制集成電路，用戶可以通過編程來配置其資源，實現特定的功能。FPGA在靈活性、功耗和定制化方面更具優勢，但在通用計算能力上可能不如GPU。 Q2：基于FPGA的圖形加速器適用于哪些場景？ A2：基于FPGA的圖形加速器適用于需要高效圖形處理和低功耗的應用場景。例如，在深度學習、圖像處理、嵌入式系統等領域，F(xiàn)PGA圖形加速器可以發揮重要作用。此外，由于FPGA的可重構性，它還可以根據不同的應用需求進行定制和優化。



  六、結語：開啟硬件設計的新篇章

  從零開始制作一個基于FPGA的圖形加速器是一項既有趣又充滿挑戰的任務。通過深入了解FPGA的原理和圖形處理的知識，我們可以設計出高效的圖形加速器，為深度學習、圖像處理等領域提供強大的計算支持。希望本文能激發你對硬件設計的興趣，開啟你的硬件設計之旅！
